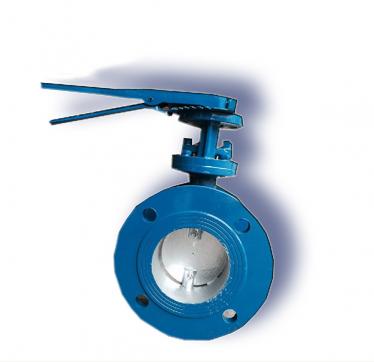

手柄通風蝶閥

發布日期：[2020-06-23]     點擊率：

手柄通風蝶閥

通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

主要參數

公稱壓力（MPa)

0.05MPa

介質溫度

-30℃～-350℃

強度試驗

0.1MPa

適用介質

冷熱風、煙氣

介質流速

25m/s

泄漏率

3%

主要零件材料

零件名稱

閥體

閥板

閥軸

材料

碳鋼

碳鋼

碳鋼、不銹鋼

TD41W手柄操作通風蝶閥主要外形連接尺寸　 　　　　　　　　　　　 　　 　 　 　 　 　 　 單位：mm

DN

D

D1

L

L1

　n-Фd

b

H1

150

240

210

100

377

8-12

8

250

200

290

260

100

426

8-12

8

250

250

345

310

120

485

8-12

10

350

300

405

370

120

539

8-14

10

350

350

455

420

140

539

12-18

10

350

400

505

470

140

652

12-18

10

450

450

570

530

160

781

16-18

10

450

500

620

580

160

835

16-18

10

450

600

720

680

180

946

16-18

12

550

700

820

780

180

1044

16-18

12

550

800

920

880

200

1159

16-18

12

550
