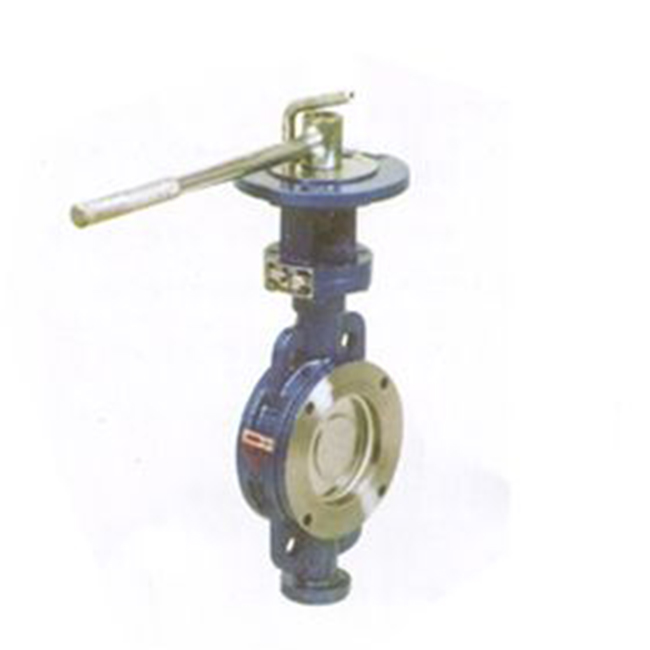

D73H手柄式對夾式硬密封蝶閥
硬密封蝶閥性能規范 用途及特點
硬密封蝶閥適用于食品、飲料、醫藥、化工式等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
D73H手柄式對夾式硬密封蝶閥采用標準
法蘭連接尺寸:GB9115-88
GB91113-88;GB4216-84
結構長度:GB12221-89
壓力試驗:GB/T13927-92:ZBJ16006-90
D73H手柄式對夾式硬密封蝶閥——主要技術參數
公稱通徑
DN(mm)
50~150
公稱壓力
PN(Mpa)
1.0
1.6
2.5
試驗壓力Ps(Mpa)
強度試驗
1.5
2.4
3.75
密封試驗
1.1
1.76
2.75
適用介質
水、蒸汽、油品、海水、酸類
適用溫度
-29℃~425℃
D73H手柄式對夾式硬密封蝶閥——主要零件材料
名稱
材料
閥體
碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼
閥板
閥桿
2Cr13、不修鋼、鉻鎳鉬鈦鋼
密封圈
不銹鋼、氟塑料、聚丙脂
填料
氟塑料、柔性石墨

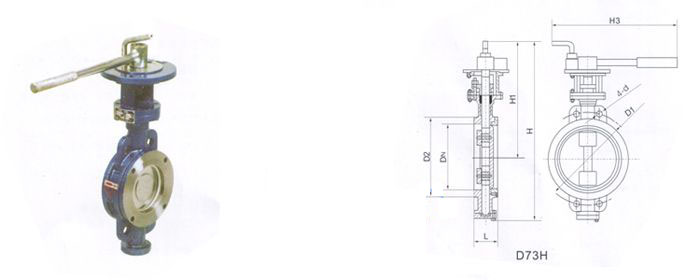

D73(H、F)-(10、16、25)C、P、R、V系列對夾式
公稱通徑DN
外形尺寸
法蘭尺寸和螺栓尺寸
PN1.0MPa
PN1.6MPa
PN2.5MPa
L
H1
H
H3
D1
4-d
50
43
250
330
265
125
18
65
46
267
362
145
80
49
275
375
320
160
100
56
295
410
180
190
22
64
305
425
340
210
220
26
150
70
465
390
240
