焊接蝶閥 網站首頁> 產品中心 >焊接蝶閥 >D41X手柄式法蘭軟密封蝶閥

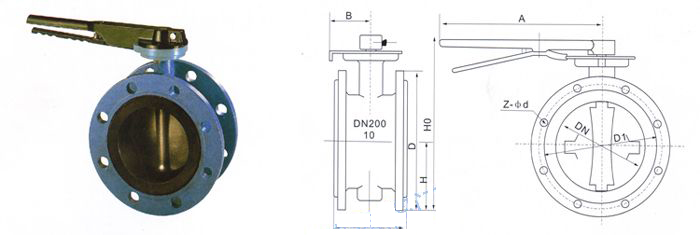

D41X手柄式法蘭軟密封蝶閥

發布日期：[2020-06-24]     點擊率：

D41X手柄式法蘭軟密封蝶閥

D41X手柄式法蘭軟密封蝶閥

D41X手柄式法蘭軟密封蝶閥——性能規范

閥體材料：鑄鐵、碳鋼、不銹鋼

密封圈材料：

天然橡膠（NR）-20℃～+85℃

乙丙橡膠（NBR）-40℃～+125℃

丁腈橡膠（EBR）-20℃～+82℃

硅橡膠（SI）-70℃+150℃

氟橡膠（VITON）-23℃～+150℃

氟丁橡膠（CR）0～+80℃

丁基橡膠（IIR）-40℃～+100℃

聚四氟乙稀塑料（PTFE）+10℃～+150℃

蝶閥適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等。

D41X手柄式法蘭軟密封蝶閥——采用標準

法蘭連接尺寸：GB4216-84，GB9115-88

結構長度：GB12221-89

壓力試驗：GB/T13927-92；ZBJ16006-90

D41（X、F）-（6.10）C、P、R、Z）

通徑DN

L

D1

D

Z-D

H

HO

A

B

WT-KGS

50

108

125

165

4-14

82.5

238

270

65

8.5

65

112

145

185

4-18

92.5

258

270

65

9.5

80

124

160

200

8-18

100

278

270

65

11

100

127

180

220

8-18

110

293

270

65

15

125

140

210

250

8-18

125

309

310

65

21

150

140

240

285

8-22

142.5

636

310

65

24

200

152

295

340

8-22

170

514

365

90

41

D（2、3）41（X、F）-（6、10）C、P、R、Z連接尺寸

通徑ND

L

D1

D

Z-D

H

HO

A

B

DO

WT/KGS

50

108

125

165

4-18

63

306

193

125

13

50

65

112

145

185

4-18

70

321

193

125

14

65

80

114

160

200

8-18

83

346

193

125

15.5

80

100

127

180

220

8-18

105

387

193

125

19.5

100

125

140

210

250

8-18

115

411

193

125

25.5

125

150

140

240

285

8-22

137

447

193

125

28.5

150

200

152

295

340

8-22

164

572

283

165

48

200

250

165

350

395

12-22

206

646

283

165

49

250

300

178

400

445

12-22

230

738

334

175

91

300

350

190

460

505

16-22

248

761

334

175

110

350

400

216

515

565

16-26

289

877

425

210

140

400

450

222

565

615

20-26

320

938

425

210

180

450

500

229

620

670

20-26

343

993

425

210

215

500

600

267

725

780

20-30

413

1131

425

210

290

600

700

430

840

895

24-30

478

1476

620

320

560

700

800

470

950

1015

24-33

525

1533

620

320

910

800

900

510

1050

1115

28-33

656

1655

620

320

1500

900

1000

550

1160

1230

28-36

640

1765

620

400

1750

1000

1200

630

1380

1455

32-39

755

1995

620

400

2180

1200
